Menavigasi Landskap Ketepatan Turning: Lihat Reka Bentuk Alat Mesin

1. Yayasan Struktur dan Pengurusan Cip

Perbezaan yang dapat dilihat dengan segera terletak pada struktur asas mesin.

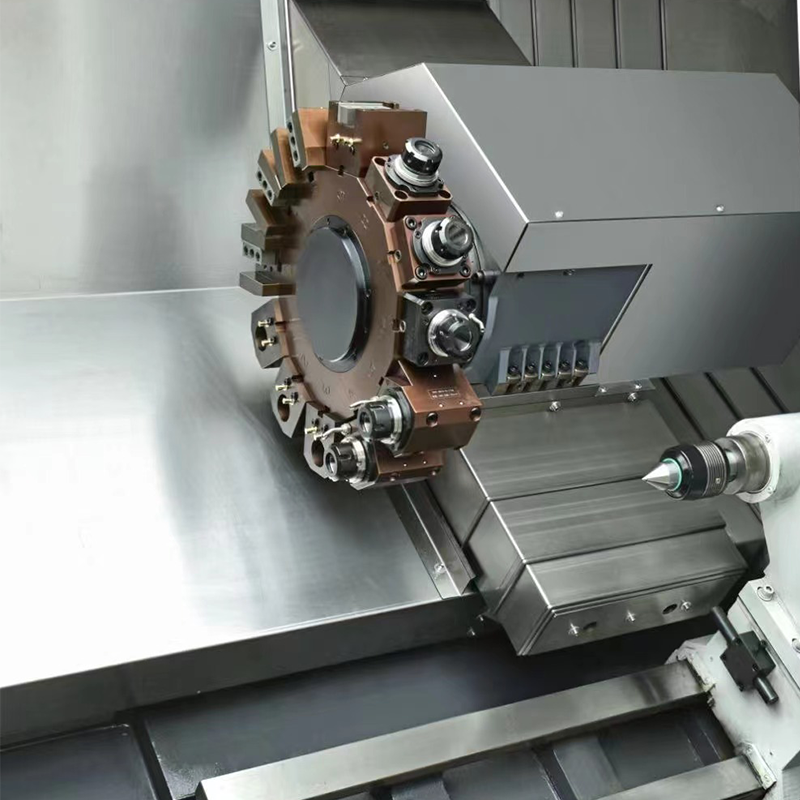

Slant-katil CNC Lathe : Seperti namanya, katil pelarik ini -pangkalan di mana slaid kereta dan tailstock -ditetapkan pada sudut tetap, biasanya 30, 45, atau 60 darjah. Reka bentuk cenderung ini bukan sekadar pilihan estetik. Ia menyediakan penyelesaian semulajadi yang sangat berkesan untuk pemindahan cip. Cip dan penyejuk jatuh dari bahan kerja dan alat pemotongan oleh graviti, menyalurkan terus ke dalam sistem penghantar atau pengumpulan. Ini menghalang cip dari terkumpul di atas katil, yang boleh mengganggu pergerakan mesin dan berpotensi merosakkan bahan kerja atau mesin itu sendiri.

Lathe katil rata tradisional: Mesin -mesin ini mempunyai katil mendatar. Walaupun mudah dan teguh, reka bentuk ini membolehkan cip dan penyejuk untuk kolam di permukaan rata. Pengendali sering mesti membersihkan pengumpulan ini secara manual untuk mengekalkan operasi yang lancar dan mencegah masalah ketepatan. Reka bentuk ini lebih sering dijumpai pada pelarik yang lebih tua atau manual dan beberapa model CNC peringkat kemasukan.

Mesin lain (kilang, router): Pusat pemesinan seperti kilang menegak atau mendatar mempunyai pendekatan struktur yang sama sekali berbeza, sering melibatkan kawasan kerja tertutup (kabinet) di mana cip terkandung dan dipindahkan dari bawah melalui augers atau penghantar.

2. Ketegaran dan getaran melembutkan

Keupayaan mesin untuk menahan lenturan dan getaran di bawah daya pemotongan adalah yang paling penting untuk mencapai kemasan permukaan halus dan memegang toleransi yang ketat.

Reka bentuk katil slant: Katil yang slanted bukan plat rata yang mudah; Ia sering kali ribbed, struktur besi tuang yang segitiga di keratan rentas. Bentuk segitiga ini sememangnya lebih tegar dan menawarkan ketahanan terhadap daya kilasan dan getaran berbanding dengan plat rata yang sama. Kestabilan yang dipertingkatkan ini membolehkan parameter pemotongan yang lebih agresif tanpa mengorbankan kualiti selesai.

Reka bentuk katil rata: Katil rata boleh dibuat sangat berat dan tegar, tetapi reka bentuknya lebih mudah terdedah kepada beberapa jenis pesongan. Mencapai tahap kekakuan keseluruhan yang sama seperti katil yang direka dengan baik sering memerlukan lebih banyak bahan, menjadikan mesin lebih besar dan lebih berat.

3. Membimbing Gerakan: Konfigurasi Guideway

Bagaimana komponen bergerak mesin dipandu secara langsung memberi kesan kepada ketepatan, kelajuan, dan panjang umurnya.

Pelarik katil slant: Mesin -mesin ini hampir secara universal menggunakan panduan linear untuk kereta (yang memegang turet alat) dan tailstock. Rel keluli yang keras dengan galas bola berulang membolehkan kelajuan melintasi yang sangat tinggi, pecutan pesat, dan penurunan, dan geseran yang sangat rendah. Katil yang slanted meletakkan panduan ini dalam susun atur untuk mengendalikan daya pemotongan dengan berkesan.

Pelarik katil rata: Lathes katil rata tradisional sering menggunakan cara keluli keras dan tanah yang penting untuk katil besi tuang. Kereta itu meluncur secara langsung dengan cara ini. Walaupun sangat tahan lama dan mampu menyokong berat badan yang besar, sistem ini mempunyai geseran yang lebih tinggi, yang umumnya mengehadkan kelajuan melintasi pesat dan boleh lebih mudah dipakai untuk dipakai dalam tempoh yang sangat panjang jika tidak dikekalkan dengan betul.

4. ergonomik operasi dan kebolehcapaian

Antara muka mesin manusia adalah faktor kritikal, namun sering diabaikan, dalam produktiviti dan keselesaan pengendali.

Kelebihan katil: Katil bersudut membawa kawasan kerja lebih dekat kepada pengendali. Memuatkan bahan kerja, menetapkan alat, dan memeriksa kemasan menjadi lebih mudah, mengurangkan keletihan pengendali. Selain itu, pemindahan cip bermakna kawasan kerja secara semulajadi bersih, meningkatkan penglihatan dan keselamatan. Turet alat juga diposisikan dengan cara yang membolehkan cip jatuh.

Pertimbangan Tempat Rata: Di atas katil mendatar, paksi bahan kerja lebih tinggi dan cip cenderung untuk menutupi kawasan tersebut, menjadikannya lebih sukar bagi pengendali untuk melihat dan mengakses bahagian tersebut. Ini sering memerlukan lebih kerap berhenti untuk pembersihan.

5. Fokus Aplikasi Tipikal

Walaupun sentiasa bertindih, setiap reka bentuk cenderung untuk mencari niche.

Slant-katil CNC Lathe: Reka bentuk ini adalah standard untuk persekitaran perubahan pengeluaran tinggi. Kekuatannya dalam kelajuan, ketepatan, pengurusan cip, dan ergonomik menjadikannya sesuai untuk pembuatan berjalan di mana masa kitaran, konsistensi, dan intervensi pengendali minimum adalah keutamaan. Mereka adalah pilihan untuk Pusat Pusing CNC moden.

Pelarik katil rata: Reka bentuk ini sering dikaitkan dengan operasi yang lebih berat, mungkin lebih perlahan, pemotongan atau dengan mesin manual di mana kesederhanaan dan pembinaan besar-besaran dinilai untuk pemesinan besar, satu bahagian.
